В верхней части экрана синтезатора имеются кнопки: File, Edit и Record.

• File.

  Работа с файлами. Пресеты имеют расширение v2p. Для банков, которые вмещают 128 пресетов, используется расширение v2b.



  Рис. 1
  • Load Patch/Bank. Загрузка пресета/банка.
  • Import V2M Patches. Импорт пресетов из V2M-файлов (Не работает для файлов, сохранённых в синтезаторе версии 1.5).
  • Save Bank. Сохранение банка.
  • Save Patch. Сохранение пресета.
  • Load Appearance. Загрузка цветовой схемы.
  • Save Appearance. Сохранение цветовой схемы.
  • Reset Appearance. Установка цветовой схемы по умолчанию.
• Edit.

  Редактирование пресетов.



  Рис. 2
  • Copy Patch. Копирование пресета в буфер обмена.
  • Paste Patch. Вставка пресета из буфера обмена.
  • Reset Patch. Установка пресета по умолчанию.
• Record.

  Создание V2M-файлов. После нажатия на Record кнопка меняет свою надпись на Stop и начинается процесс записи MIDI-событий. Повторное нажатие на данную кнопку завершает процесс записи. В диалоговом окне будет предложено сохранить получившийся файл.

Параметры пресета.Общие настройки, касающиеся голоса пресета.

• Paning. Панорамирование.
• Txpose. Транспонирование голоса на заданное количество полутонов.

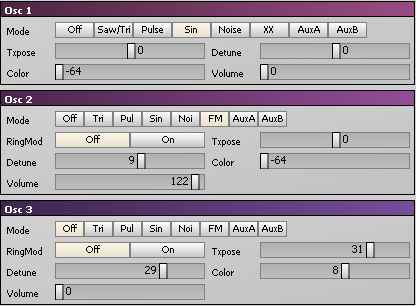

Параметры трёх осцилляторов.

• Mode.

  Выбор режима работы осциллятора.

  • Off. Отключение осциллятора.
  • Saw/Tri. Пилообразный/треугольный сигнал.
  • Pulse. Импульс (прямоугольный сигнал).
  • Sin. Синусоида.
  • Noise. Шум.
  • XX. Назначение неизвестно. Работает как синусоида.
  • FM. FM-модуляция. Используется с предыдущими по номеру осцилляторами.
  • AuxA. Источник сигнала A.
  • AuxB. Источник сигнала B.
• RingMod.

  Кольцевая модуляция, то есть перемножение амплитуд двух сигналов. Используется с предыдущим по номеру осциллятором.

• Txpose.

  Транспонирование частоты осциллятора на заданное число полутонов.

• Detune.

  Изменение частоты осциллятора в небольшом диапазоне. Используется для относительной расстройки частот осцилляторов.

• Color.

  Изменение гармонического состава следующих типов волн: Saw/Tri, Pulse, Noise. Работает как фильтр.

• Volume.

  Громкость осциллятора.

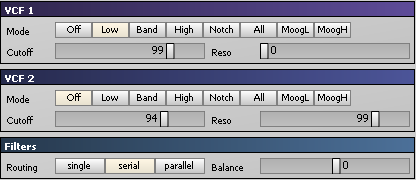

Параметры двух фильтров.

• Mode. Выбор вида фильтра.
  • Off. Отключение фильтра.
  • Low. Фильтр нижних частот.
  • Band. Полосовой фильтр.
  • High. Фильтр высоких частот.
  • Notch. Полосно-заграждающий фильтр.
  • All. Фазовый фильтр.
  • MoogL. Фильтр Муга нижних частот.
  • MoogH. Фильтр Муга высоких частот.
• Cutoff. Частота среза.
• Reso. Резонанс.
• Routing. Вид соединения фильтров.
  • Single. Используется только первый фильтр.
  • Serial. Последовательное соединение.
  • Parallel. Параллельное соединение.
• Balance. Баланс громкости фильтров при их параллельном соединении.

Эффекты искажения сигнала, действующие на голос пресета.

• Mode. Выбор вида эффекта.
  • Off. Эффект не используется.
  • OD. Овердрайв.
  • Clip. Клиппинг.
  • Crush. Понижение разрядности.
  • Dec. Понижение частоты дискретизации.
  • LPF. Фильтр нижних частот.
  • BPF. Полосовой фильтр.
  • HPF. Фильтр высоких частот.
  • NoF. Полосно-заграждающий фильтр.
  • APF. Фазовый фильтр.
  • MoL. Фильтр Муга нижних частот.
• InGain. Входное усиление.
• Param1. Параметр зависит от вида эффекта.
• Param2. Параметр зависит от вида эффекта.

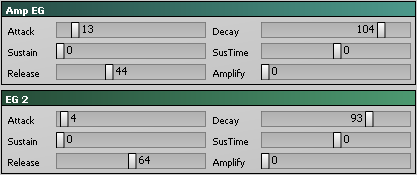

Два генератора ADSR-огибающей. Amp EG управляет амплитудой осцилляторов. EG 2 назначается пользователем.

• Attack. Атака. Нарастание сигнала до максимального значения.
• Decay. Спад до уровня Sustain.
• Sustain. Удержание. В генераторе EG 2, при значении sustain = 0, вместо обычного перехода на стадию Release происходит циклическое повторение работы огибающей, начиная со стадии Attack.
• SusTime. Время удержания. Если время отрицательное, происходит затухание сигнала. При положительном времени сигнал растёт до своего максимального значения.
• Release. Послезвучие.
• Amplify. Усиление сигнала огибающей.

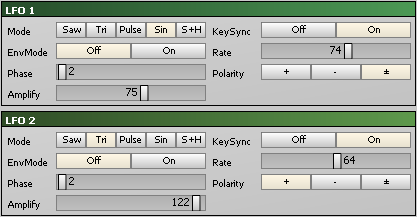

Два осциллятора низкой частоты.

• Mode.

  Выбор формы волны осциллятора.

  • Saw. Пилообразный сигнал.
  • Tri. Треугольный сигнал.
  • Pulse. Прямоугольный сигнал.
  • Sin. Синусоида.
  • S+H. Случайный сигнал.
• KeySync.

  Синхронизация запуска LFO по нажатию нотной клавиши.

• EnvMode.

  Режим огибающей. В этом режиме LFO генерирует только один период колебаний.

• Rate.

  Частота колебаний.

• Phase.

  Начальная фаза.

• Polarity.

  Полярность сигнала.

  • Положительный сигнал (+).
  • Отрицательный сигнал (-).
  • Сигнал, симметричный относительно нуля (±).
• Amplify.

  Усиление сигнала осциллятора.

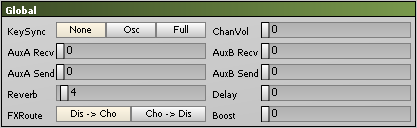

Глобальные параметры канала.

• KeySync.

  Синхронизация по нажатию нотной клавиши.

  • None. Нет синхронизации, осцилляторы работают постоянно.
  • Osc. Синхронизация запуска осцилляторов по нажатию нотной клавиши.
  • Full. Полная синхронизация.
• ChanVol.

  Громкость канала.

• AuxA Recv.

  Уровень сигнала «возврата» для источника A.

• AuxB Recv.

  Уровень сигнала «возврата» для источника B.

• AuxA Send.

  Уровень сигнала «посыла» для источника A.

• AuxB Send.

  Уровень сигнала «посыла» для источника B.

• Reverb.

  Уровень сигнала, посылаемого на глобальный эффект реверберации.

• Delay.

  Уровень сигнала, посылаемого на глобальный эффект задержки.

• FXRoute.

  Выбор очерёдности обработки эффектами из разделов Channel Dist и Chorus/Flanger.

• Boost.

  Усиление сигнала канала.

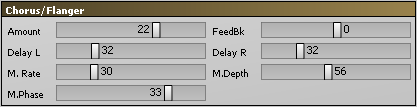

Эффекты искажения сигнала, действующие на канал. См. раздел Voice Dist.Эффект Chorus/Flanger, действующий на канал.

• Amount. Степень влияния эффекта.
• FeedBk. Величина обратной связи.
• Delay L. Величина задержки для левого канала.
• Delay R. Величина задержки для правого канала.
• M. Rate. Частота модуляции.
• M. Depth. Глубина модуляции.
• M. Phase. Уровень модуляции фазы.

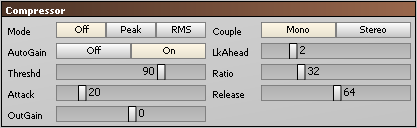

Компрессия сигнала канала.

• Mode.

  Вид компрессии.

  • Off. Компрессия не используется.
  • Peak. Пиковая компрессия.
  • RMS. Среднеквадратичная компрессия.
• Couple. Тип стерео связи. Раздельная или совместная компрессия левого и правого каналов.
• AutoGain. Автоматическая регулировка усиления.
• LkAhead. Степень «опережения».
• Treshd. Пороговый уровень, выше которого сигнал будет ослаблен.
• Ratio. Интенсивность ослабления сигнала.
• Attack. Время атаки.
• Release. Время спада.
• OutGain. Выходное усиление.

Максимальное количество одновременно звучащих голосов, зарезервированное для канала.Параметры глобальных эффектов.Эффект реверберации.

• Time. Время реверберации.
• HighCut. Частота среза фильтра высоких частот.
• LowCut. Частота среза фильтра нижних частот.
• Volume. Громкость.

Эффект стерео задержки. См. раздел Chorus/Flanger вкладки Patch.Фильтры постобработки.

• LowCut. Частота среза фильтра нижних частот.
• HighCut. Частота среза фильтра высоких частот.

Компрессия микса. См. раздел Compressor вкладки Patch.Эффект синтеза речи, действующий как система формантных фильтров для сигнала с 16-го канала.

• Design. В окне English задаётся исходный английский текст, результат его кодирования в виде фонем отображается в окне Phonemes.
• Text. Имеется 64 окна для хранения строк в виде фонем. Специальный символ ! заставляет синтезатор речи ожидать нажатия нотной клавиши, прежде чем продолжить обработку остальной части строки. Символ _ аналогичным образом связан с моментом, когда клавиша отпущена.

Для дополнительного управления синтезатором речи имеются MIDI-контроллеры со следующими номерами.

• CC#4. Значения от 0 до 63 используются для выбора «проговариваемой» строки из раздела Text. Скорость исполнения регулируется значениями в диапазоне от 64 (быстро) до 127 (медленно).
• CC#5. В диапазоне от 0 до 127 задаются тембральные вариации.

Матрица модуляций для канала связывает параметры-источники модуляции с контролируемыми ими параметрами-назначениями. Новые элементы матрицы задаются с помощью кнопки Add Modulation, а кнопка Remove удаляет соответствующий ей элемент.

Далее показано меню выбора возможных источников модуляции.

• Velocity. Усилие, с которым нажата нотная клавиша.
• Modulation…Volume. MIDI-контроллеры.
• Amp EG…LFO2. Параметры синтезатора.
• Note. Номер MIDI-ноты.

Любые параметры пресета могут выступать в качестве контролируемых вышеуказанными источниками модуляции. Глубина контроля задаётся в пределах от -64 до 63.Модули этого формата содержат MIDI-дорожки композиции, а также пресеты и другие данные синтезатора.

Для извлечения MIDI-дорожек и v2p-пресетов из файлов имеется утилита v2dump. Чтобы пресеты, созданные с помощью v2dump из V2M-файла старой версии, загружались в синтезаторе версии 1.5, следует предварительно сконвертировать такой файл утилитой conv2m из дистрибутива farbrausch_v2_plugins_1.5. В этом случае проще воспользоваться опцией Import V2M Patches меню File окна синтезатора.

Хранение MIDI-дорожек организовано в V2M-файле так, чтобы файл можно было эффективнее сжать внешним компрессором. MIDI-события разделены, в соответствии с их типом, по отдельным потокам. Статусные байты не используются. Все значения хранятся с применением дельта-кодирования (то есть в виде числовых приращений).

В данном примере показаны в общем виде два последовательных события из потока нот.

t11 t12 t13 p1 v1 t21 t22 t23 p2 v2

Символы t1, t2 и t3 кодируют 24-битное время наступления события. Символ p означает номер ноты, а v — силу нажатия на клавишу. Таким образом получается 5 байт на нотное событие. В реальности, V2M-файл содержит эти данные в реорганизованном виде, как показано в следующем примере.

t11 t21 t12 t22 t13 t23 p1 p2 v1 v2

По адресу patchmap (см. таблицу выше) хранится карта пресетов. В начале этой области данных расположена таблица 32-битных указателей (относительно patcmap) на сами пресеты.

[1]	Страница V2 synthesizer system http://www.1337haxorz.de/products.html
[2]	Интервью с Tammo Hinrichs http://www.cs.helsinki.fi/u/mpalosuo/aanituotanto/
[3]	Серия статей The Workings of fr-08's Sound System http://www.kebby.org/articles.html
[4]	Видеосеминар Practical softsynth design http://breakpoint.untergrund.net/download.php?dir=2005/after_the_party/seminars/&file=bp05_seminars_-_Tammo_kb_Hinrichs_-_practical_softsynth_design_-_xvid.avi
[5]	Видеосеминар Soft Synth, Hard Work - Getting the most out of Farbrausch's intro synth V2 http://breakpoint.untergrund.net/download.php?dir=2008/seminars/&file=BP08_Seminar_Wayfinder_SoftSynthHardWork.mp4
